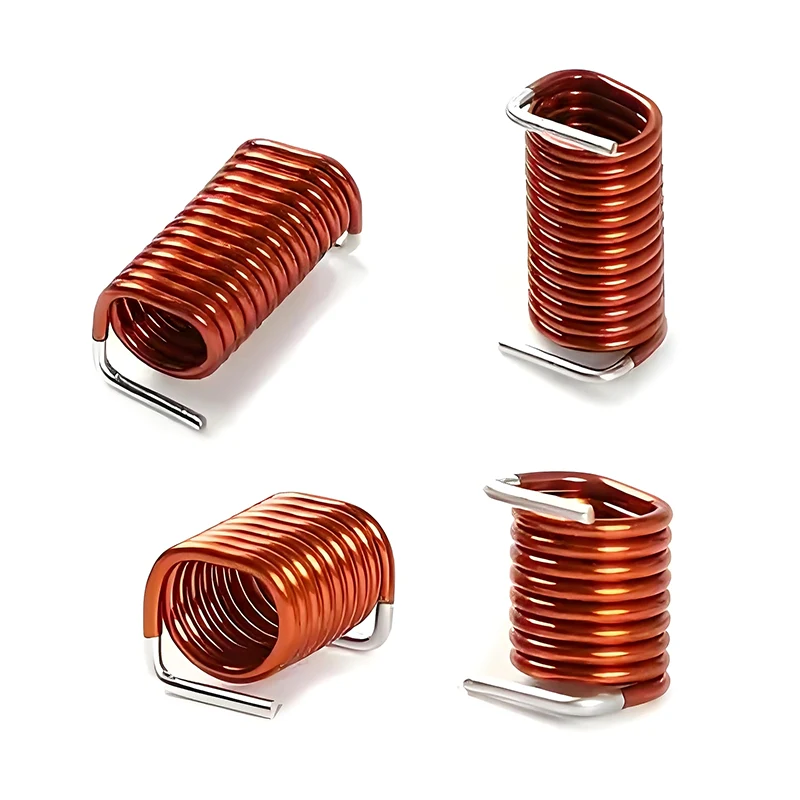

Cewka powietrzna EKcraft oferuje profesjonalne usługi produkcyjne, produkcyjne i dostawcze na rynek globalny. Ta cewka z rdzeniem powietrznym nie ma efektu nasycenia magnetycznego, ma doskonałą liniowość i niskie straty w wysokich częstotliwościach. Oferujemy zamówienia zbiorcze i cieszymy się bezpośrednimi cenami dostaw fabrycznych. Skontaktuj się z nami teraz, aby uzyskać wycenę.
Cewka z rdzeniem powietrznym jest elementem cewki bez magnetycznego rdzenia żelaznego wewnątrz. Jego ścieżka magnetyczna składa się głównie z powietrza. Dlatego cewka z rdzeniem powietrznym pozwala uniknąć strat histerezy i strat prądu wirowego, a jego częstotliwość robocza może być bardzo wysoka. Ponieważ przenikalność magnetyczna pochodzi z powietrza, wartość indukcyjności (L) nie zmienia się wraz z prądem, nie występuje zjawisko nasycenia magnetycznego i może utrzymać stabilną wartość indukcyjności nawet przy przepływie dużego prądu. Dlatego ta cewka z rdzeniem powietrznym doskonale nadaje się do stosowania w zastosowaniach filtracyjnych i energetycznych, w których występują wysokie prądy lub znaczne wahania prądu.
|
Zalety wydajności |
Brak efektu nasycenia magnetycznego, brak utraty histerezy magnetycznej, nie strata prądów wirowych |
|
Zalety materiału |
Wysoka przewodność, odporność na zużycie |
|
Zalety strukturalne |
Wysoka niezawodność |
|
Funkcjonalny Zalety |
Pracuj z niezwykle wysoką częstotliwością |
Stosowany do wzmacniaczy mocy RF, sieci dopasowywania impedancji, obwodów strojenia anten, oscylatorów LC, filtrów itp.
|
Indukcyjność (L) |
6nH - 30mH, tolerancja±5% do±20% |
|
Współczynnik jakości (wartość Q) |
Zakres wysokiej częstotliwości: 100 - 400 MHz; 95 - 230 |
|
Rezystancja dla prądu stałego (DCR) |
≤2,11 mΩ |
|
Prąd znamionowy |
1A-57A |
|
Współczynnik temperaturowy |
40 ℃ ~ 120 ℃ |
Istnieje możliwość wykonania innych typów niż wymienione powyżej, według potrzeb klienta.
1. Podczas korzystania z niego należy pamiętać, że jego promieniowanie pola magnetycznego może powodować zakłócenia w pobliskich wrażliwych obwodach. W takich przypadkach konieczne jest zachowanie dystansu lub dodanie ekranowania.
2. Unikaj zewnętrznych uderzeń lub ściskania cewki, aby zapobiec zmianom w jej kształcie geometrycznym, co mogłoby prowadzić do zmian wartości indukcyjności.
