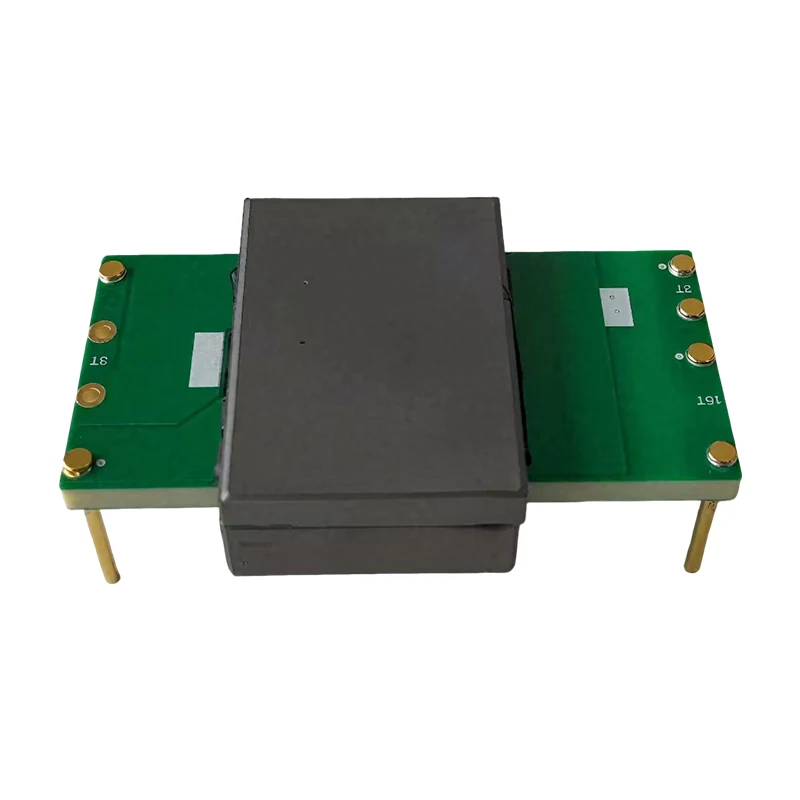

EKcraft Planar Transformer oferuje profesjonalne usługi produkcyjne, produkcyjne i dostawcze na rynek globalny. Transformator ten jest transformatorem nowego typu, w którym jako uzwojenia wykorzystuje się wielowarstwowe płytki obwodów drukowanych (PCB) lub płaskie blachy miedziane. Ma mały rozmiar, niewielką wagę, wysoką wydajność i niski wzrost temperatury. Oferujemy zamówienia zbiorcze i cieszymy się bezpośrednimi cenami dostaw fabrycznych. Skontaktuj się z nami teraz, aby uzyskać wycenę.
Ten transformator planarny ma wytrawione lub wciśnięte uzwojenia na płytkę PCB (płytkę drukowaną) w połączeniu z płaskim rdzeniem ferrytowym, co znacznie skraca długość ścieżki magnetycznej, zmniejsza straty miedzi i żelaza. Ten planarny transformator ma spłaszczoną konstrukcję, ma objętość od 1/3 do 1/5 objętości tradycyjnych transformatorów, a jego waga jest zmniejszona o ponad 50%, co jest odpowiednie dla małej przestrzeni wewnętrznej sprzętu. Uzwojenia transformatora planarnego są wykonane z szerokich i cienkich folii miedzianych, które skutecznie zwiększają powierzchnię i znacznie zmniejszają wpływ efektu naskórkowości, dzięki czemu doskonale nadają się do zasilaczy impulsowych o wysokiej częstotliwości (poziom setek kHz do MHz). Ten transformator planarny może sprostać dążeniom nowoczesnej technologii energoelektroniki do wysokiej częstotliwości, wysokiej wydajności i dużej gęstości mocy.
|
Zalety wydajności |
Wysoka gęstość mocy |
|
Zalety materiału |
Wysoka niezawodność i wysoka spójność |
|
Zalety strukturalne |
Płaska konstrukcja, łatwa do zintegrowania |
|
Funkcjonalny Zalety |
Wysoka wydajność i doskonałe właściwości w zakresie wysokich częstotliwości |
Znajduje zastosowanie w przełącznikach sieciowych, routerach, zasilaczach komputerów przenośnych, telewizorach LCD, falownikach fotowoltaicznych, napędach silników przemysłowych itp.
|
Zakres mocy |
10 W-5000 W |
|
Napięcia wejściowe i wyjściowe |
Wejście 5 V-400 V, wyjście 1,8 V-220 V |
|
Częstotliwość robocza |
20 kHz-2 MHz |
|
Efektywność |
90%-98% (pełne obciążenie) |
|
Wzrost temperatury |
Przy pełnym obciążeniu ≤40 ℃ (temperatura otoczenia 25 ℃) |
|
Stopień izolacji |
Klasa B (130 ℃), klasa H (180 ℃) |
|
Napięcie izolacji |
1kV–10kV (wartość skuteczna) |
Istnieje możliwość wykonania innych typów niż wymienione powyżej, według potrzeb klienta.
